光伏储能系统由太阳能电池板（组件）、汇流箱和控制器、BMS 管理系统、储能锂电池、逆变器组成。

当太阳光照射到光伏电池板时，光子被半导体材料吸收，导致电子从价带跃迁到导带，形成电子。在PN结内部电场的作用下，电子分别向N型区域和P型区域移动，形成电流。这个电流经过逆变器转换流电或直接存储到储能设备中。

在光照条件良好时，光伏电池板将太阳能转化为电能，并通过逆变器将直流电转换为交流电供给家用电器使用，同时多余的电能存储到储能设备中。

在光照不足或无光照的情况下，储能设备中的电能通过逆变器释放，供给家用电器或电网使用。

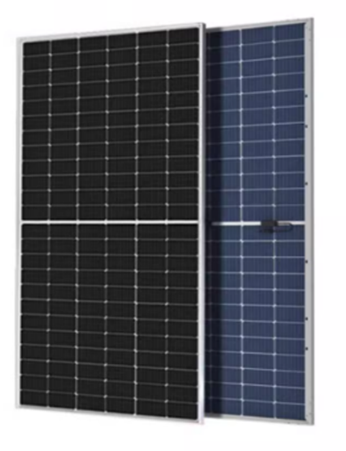

1.太阳能光伏板

组件采用高效单晶硅主栅，PERC技术和半片结构，不仅能从组件正面吸收能量，而且也能从背面吸收反射光、散射光，具有更加出色的发电能力，更低的温度系数，更小的遮挡损失，从而获得最大发电量，以及更强的承重载荷承受能力。其具体功能如下：

1)适合分布式项目，按需求灵活发电；

2)风格简约现代、安装便捷；

3)全生命周期实现更优良发电表现；

4)25年超长线性功率输出。

2.光伏控制器

类型：MPPT光伏控制器 ；

额定电流：100A；

输入光伏电压：450V—750V；

电池电压：384V；

支持各类型储能电池设备；

触屏按钮设计，操作便捷；

智能控制，实现无人值守，防逆流反冲，充满自动停止充电，多重保护功能。

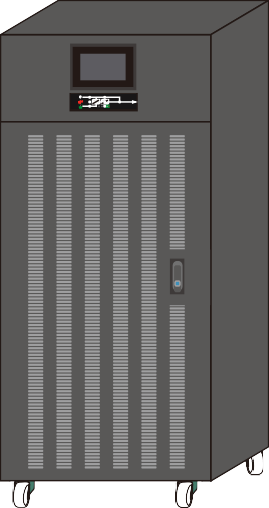

3.逆变器

1)逆变器采用DSP、MCU和DDC实时处理全数字矢量控制技术，精准掌控设备各项参数并对其精确全面控制；

2)拥有先进IGBT高频脉宽调制技术（PWM）相结合，降低系统噪音及电力损失，确保设备在各种工作负荷状态下获得高品质电压输出及最高效率。

3)输出有隔离变压器功能，装有隔离变压器模块，负载中不会出现直流成份，能有效保护负载各种设备。同时，对于非线性负载（有功率变化的），也可表现出优良动态性能，提高设备带载能力，且负载兼容性好；

4)完善保护功能，具有外接电网交流输入过压、欠压保护；输出过压欠压保护，使负载设备安全运行；输出过载及负载短路保护；储能电池设备欠压预警保护；逆变器内过温保护，从而保证了系统运行稳定性和可靠性；

5)使用大功率IGBT器件，使逆变器具有很强过载能力及抗冲击能力，同时增强了对电网的适应能力，离网带载3相不平衡能力强。

4.储能电池组

储能系统设备采用市场上主流的磷酸铁锂280AH电芯，性能稳定、可靠。储能电池组由单体280AH电芯串联组成，20只电芯组成一个电池模块，6个电池模块组成一个电池簇，整簇储电量为107kWh，多个电池簇还可以并联增加储能系统电流容量。系统采用一簇电池，储能总容量为107kWh。

电芯材料：磷酸铁锂 ；

电芯材料：64V；

标称容量：280AH；

工作电压：57V-72V；

组合方式；1P20S；

标称容量；17.92kwh；

散热方式；强制风冷；

额定充放电电流；0.5C；

最大充放电电流；1C；

通信方式；CAN2.0；

温度采集；12个采温点；

电压采集；20 个电池采压点；

均衡方式；被动均衡；

重量；≈132kg；

尺寸；W×D×H=mm；
